РУКОВОДСТВО ПО УСТАНОВКЕ, НАСТРОЙКЕ И АВТОРИЗАЦИИ ОБРАЗОВ EGT

Для проведения полного цикла настройки игрового автомата требуются следующие компоненты, предварительно загруженные на сервисную рабочую станцию под управлением Windows:

• 1. egtXXX_init — Образ первичной инициализации: egtXXX_init. Данный специализированный образ предназначен исключительно для сброса энергонезависимой памяти (RAM Clear) и первичной разметки игрового набора.
• 2. Рабочий образ — Рабочие игровые образы: egtXXX_80 (стандартный процент отдачи 80%) либо egtXXX_payout (специализированная математика выплат). Данные образы являются боевыми и содержат полный игровой процесс.
• 3. Утилита записи — Утилита низкоуровневой побитовой записи: evilS_writer.exe. Программа выполняет прямое посекторное копирование RAW-образов на блочные устройства хранения (CompactFlash/SSD).

Прямой низкоуровневый доступ к секторам съемных накопителей блокируется операционной системой без прав администратора. Для гарантированной записи образа выполните запуск строго по регламенту:

Найдите файл evilS_writer.exe в каталоге загрузок.

Нажмите правой кнопкой мыши по файлу программы и в контекстном меню выберите пункт «Запуск от имени администратора».

Рисунок 1. Запуск программы evilS_writer от имени администратора

Для полного цикла настройки требуются два отдельных физических накопителя. Процедура записи выполняется в два этапа:

1. В интерфейсе программы evilS_writer нажмите кнопку выбора исходного файла и укажите скачанный образ egtXXX_init.
2. В выпадающем списке накопителей выберите первый целевой диск (CF-карту автомата). Внимательно сверяйте букву и объем диска, чтобы случайно не стереть системные разделы ПК.
3. Нажмите кнопку «Записать» и дождитесь окончания процесса (отображение статуса 100% Write Completed). Извлеките первый накопитель и промаркируйте его как «INIT».
4. Подключите второй накопитель и аналогичным образом запишите на него рабочий игровой образ (egtXXX_80 или egtXXX_payout). Промаркируйте его как «GAME».

Рисунок 2. Интерфейс программы evilS_writer в процессе посекторной записи образа

Убедитесь, что питание игрового аппарата полностью отключено. Установите первый накопитель с образом egtXXX_init в разъем материнской платы автомата и включите сетевой тумблер питания.

Аппарат начнет процедуру первичного запуска. Микропрограмма сбросит оперативную память (Clear RAM), инициализирует аппаратные контроллеры, OLED-клавиатуру, датчики дверей и произведет последовательную подгрузку графических ресурсов для всех игр пакета.

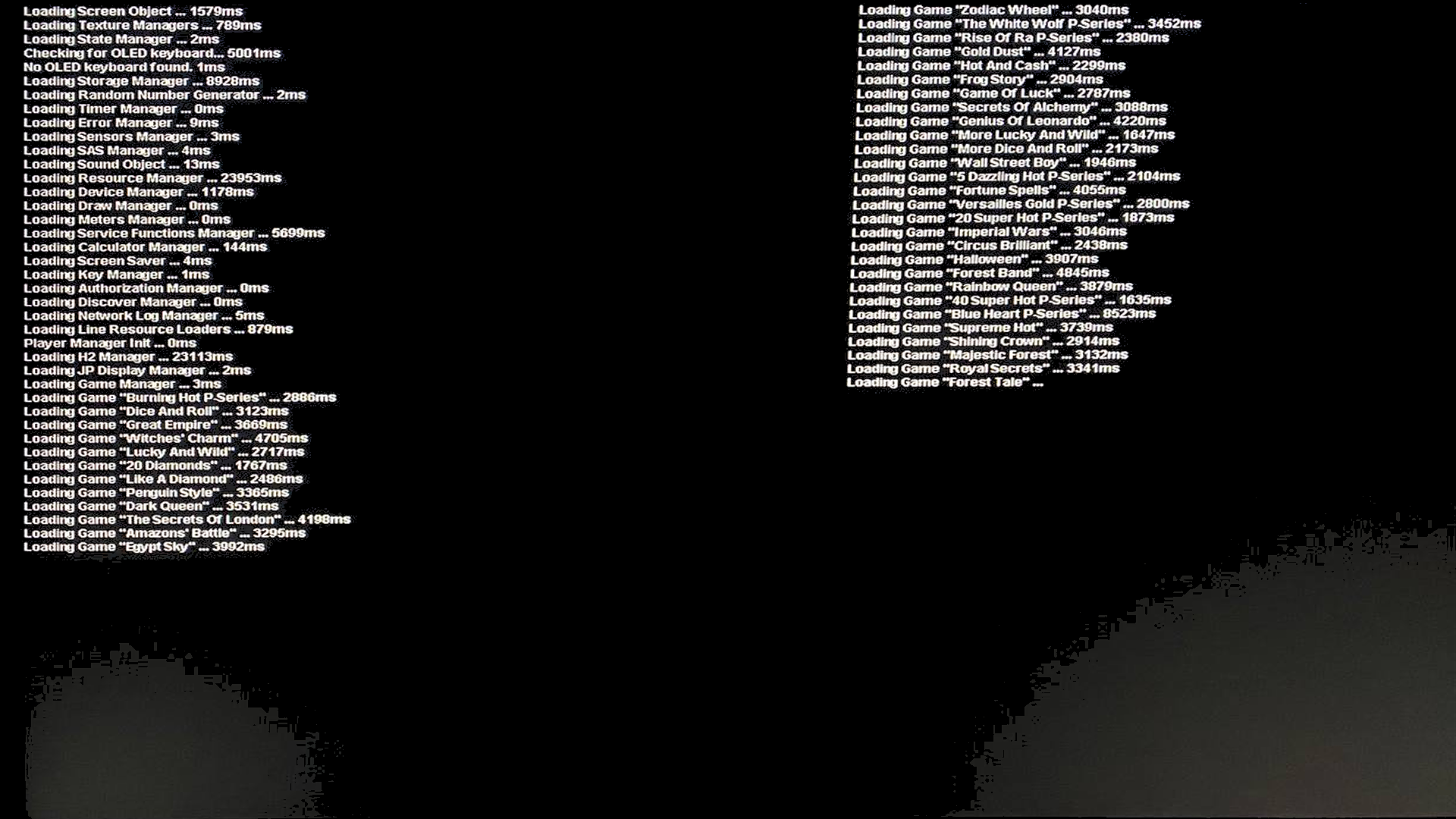

Рисунок 3. Экран аппаратной инициализации и загрузки системных менеджеров (образ INIT)

После завершения системной загрузки на дисплее отобразится синий экран с перечнем предупреждений «Machine Parameters Not Set». Это штатное состояние: система сигнализирует, что энергонезависимая память NVRAM очищена, системные параметры (валюта, деноминации, каналы купюроприемника) не заданы, и автомат готов к ручной настройке.

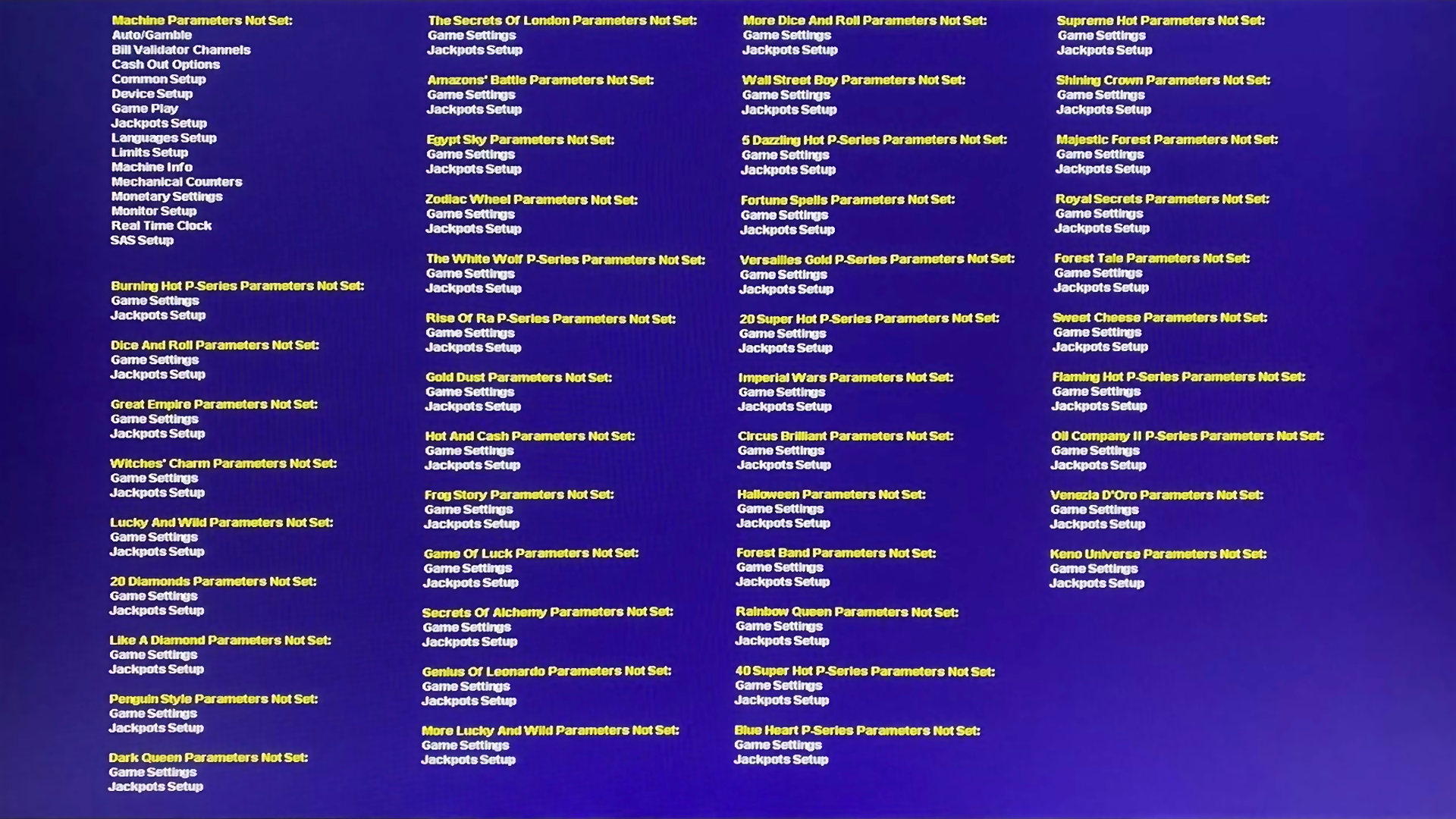

Рисунок 4. Начальный экран неконфигурированных параметров (Machine Parameters Not Set)

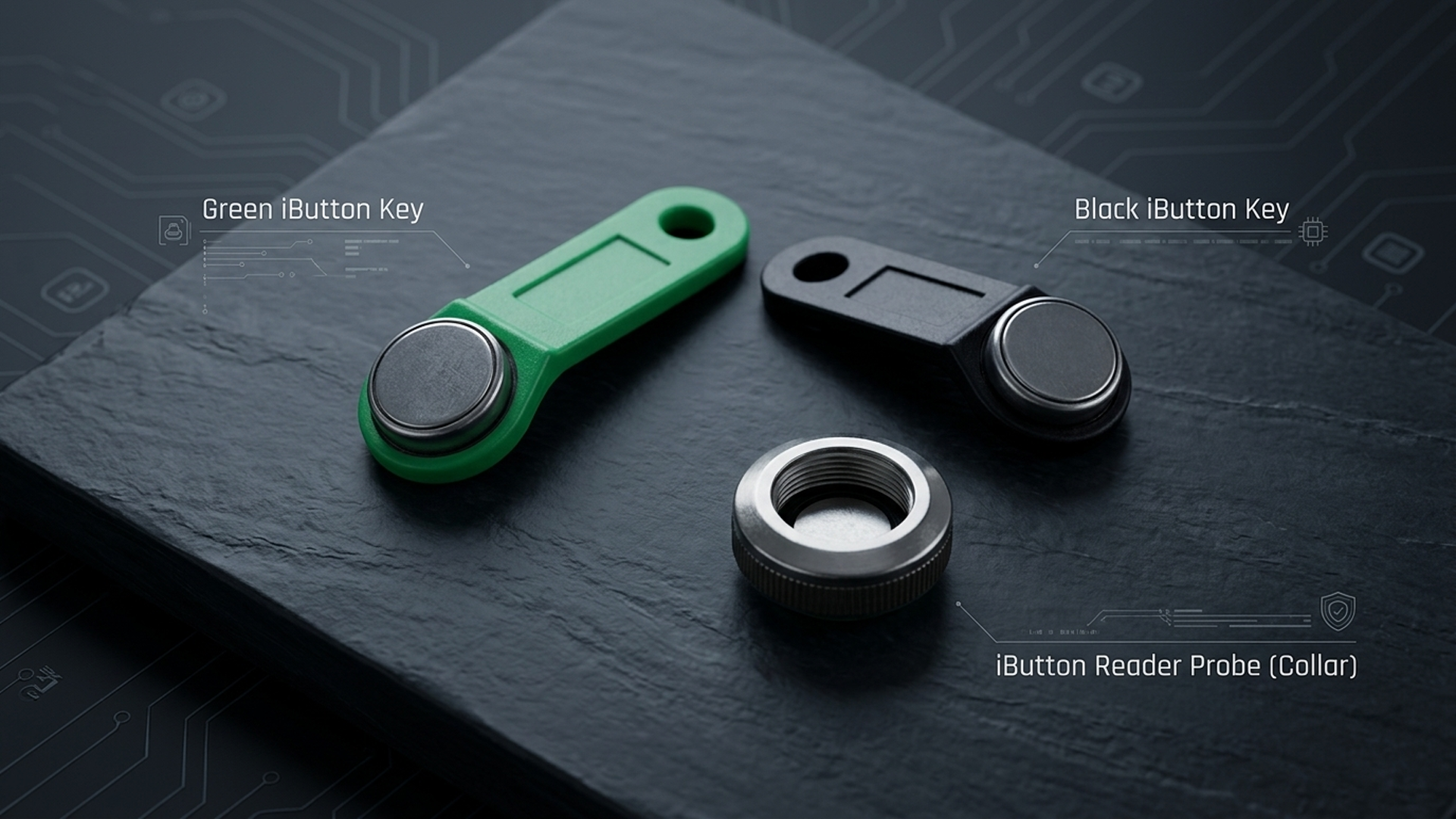

Вход в служебное инженерное меню игрового аппарата аппаратно защищен и требует применения электронного идентификатора Dallas (iButton DS1990A). На панели автомата расположена контактная розетка считывателя (ридер-проба).

Рисунок 5. Электронные сервисные ключи Dallas (Owner Key / Service Key) и контактный считыватель

Прислоните физический ключ владельца (Owner Key) к контактной площадке считывателя на аппарате до звукового сигнала. На экране откроется главное меню «Machine Accounting». В правом верхнем углу экрана отобразится статус авторизации «Owner», дата очистки и серийный номер аппарата.

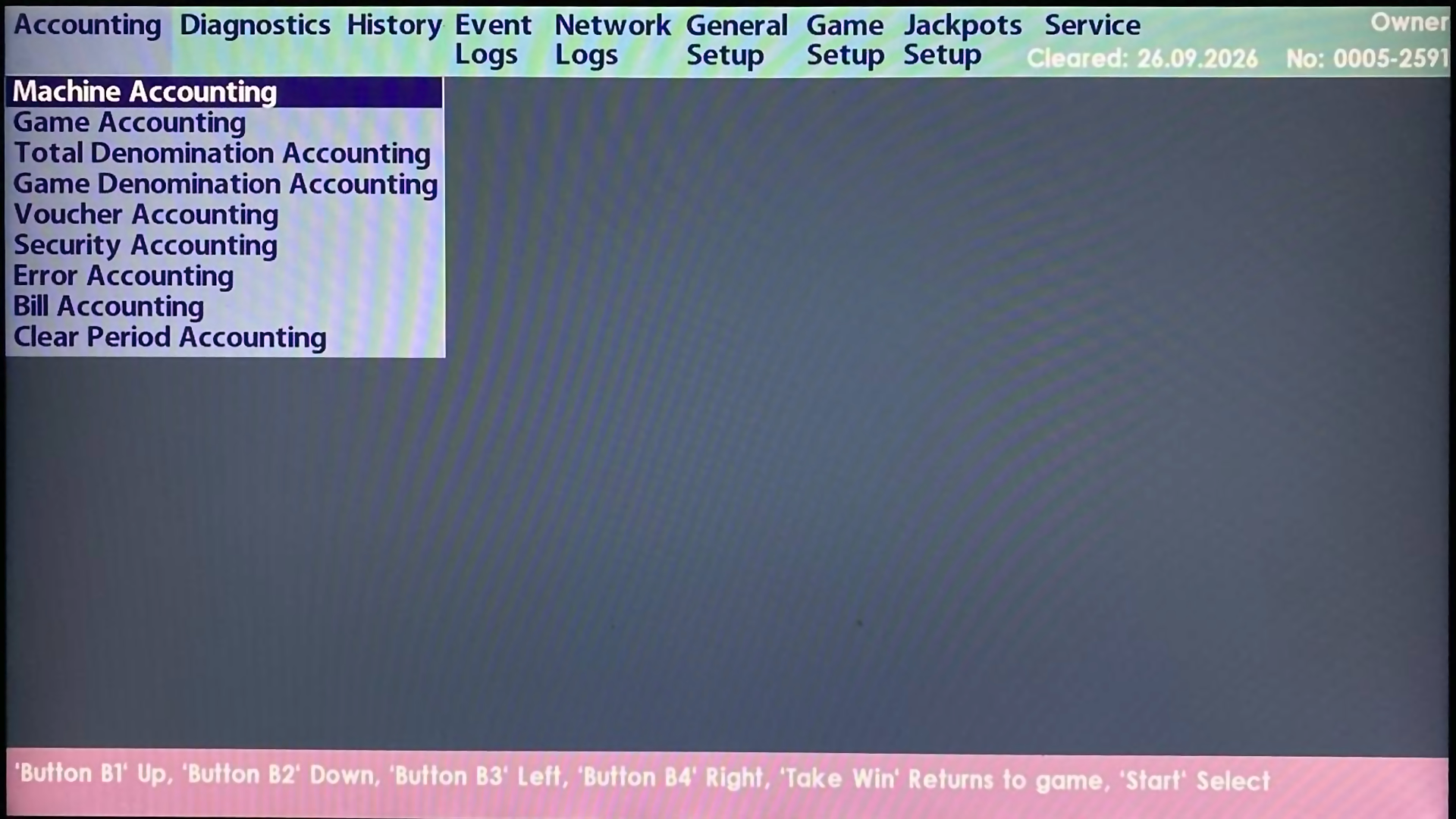

Рисунок 6. Главное сервисное меню автомата (Machine Accounting, статус Owner)

Перед настройкой цифровых параметров критически важно откалибровать сенсорный экран. Без точной калибровки ввод параметров с экранной клавиатуры будет некорректным.

В верхнем меню выберите вкладку «Diagnostics».

В открывшемся списке выберите пункт «Touch Screen Calibration».

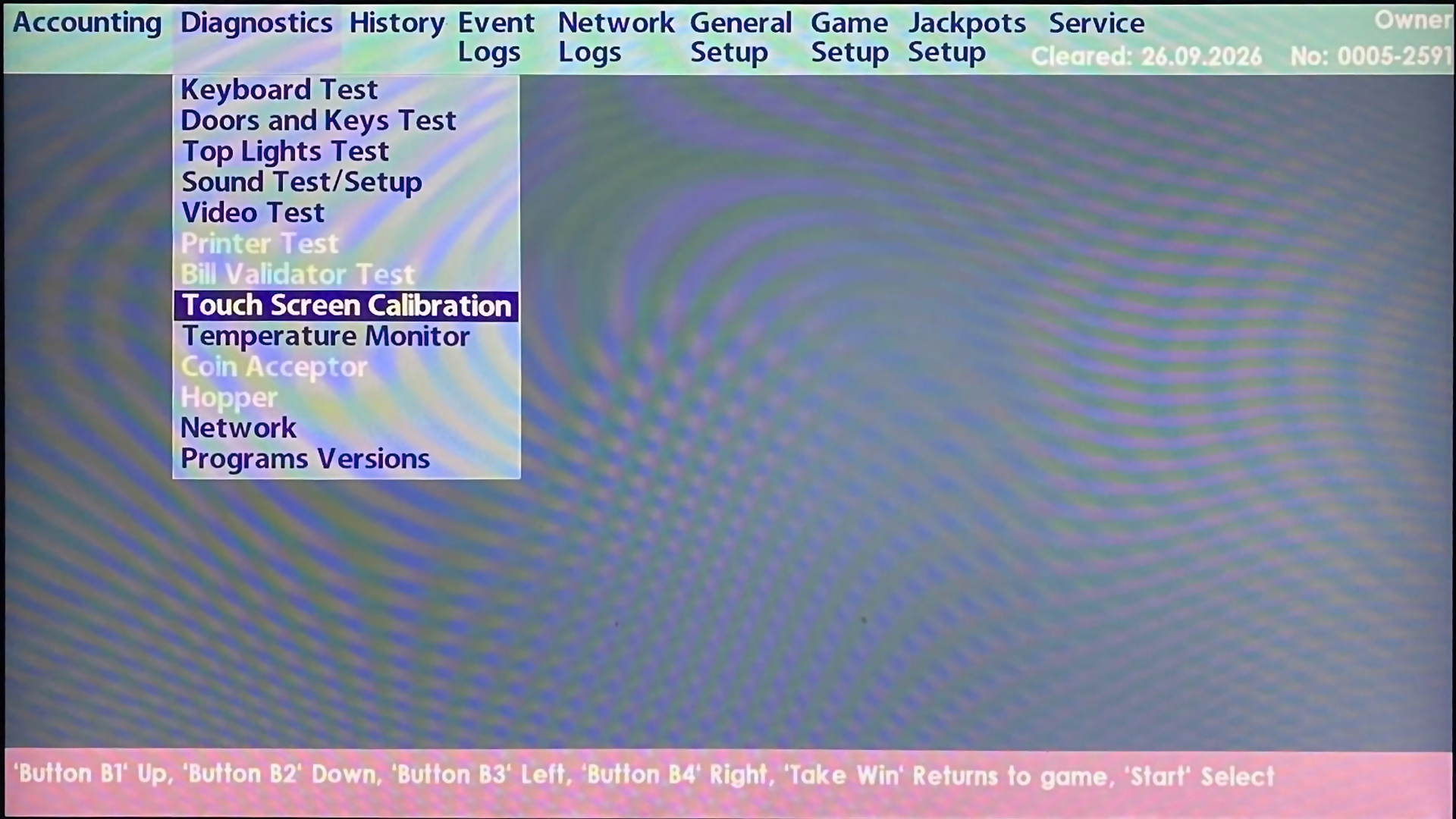

Рисунок 7. Раздел меню Diagnostics с выбранным пунктом Touch Screen Calibration

Система последовательно выводит на экран три прицельные мишени с надписью «TOUCH HERE!». Нажимайте пальцем строго в центр перекрестия каждой мишени:

Точка 1: Верхний левый угол дисплея. Точно коснитесь центра прицела.

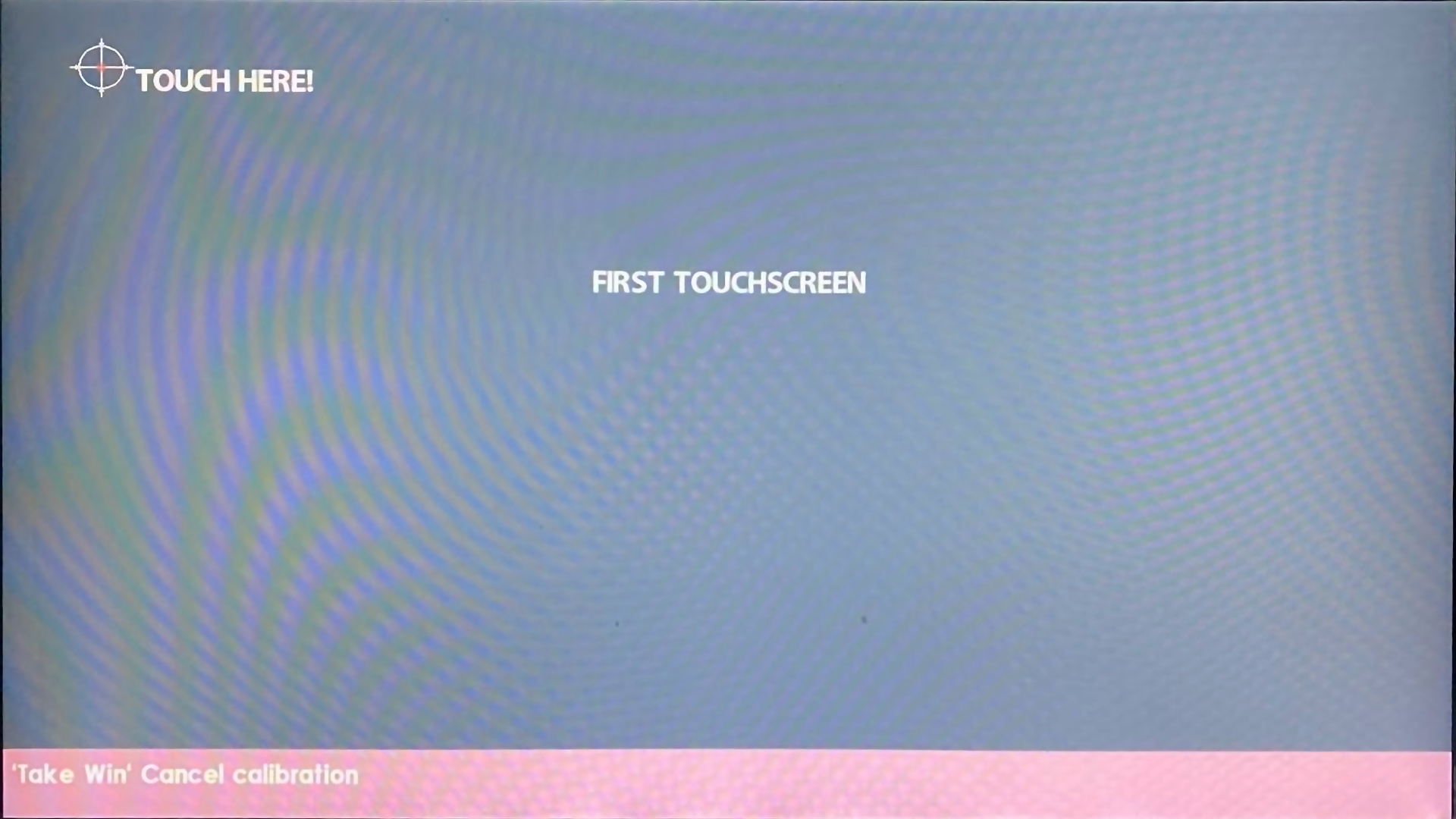

Рисунок 8. Калибровка сенсорного экрана — точка 1 (верхний левый угол)

Точка 2: Верхний правый угол дисплея. Коснитесь центра прицела.

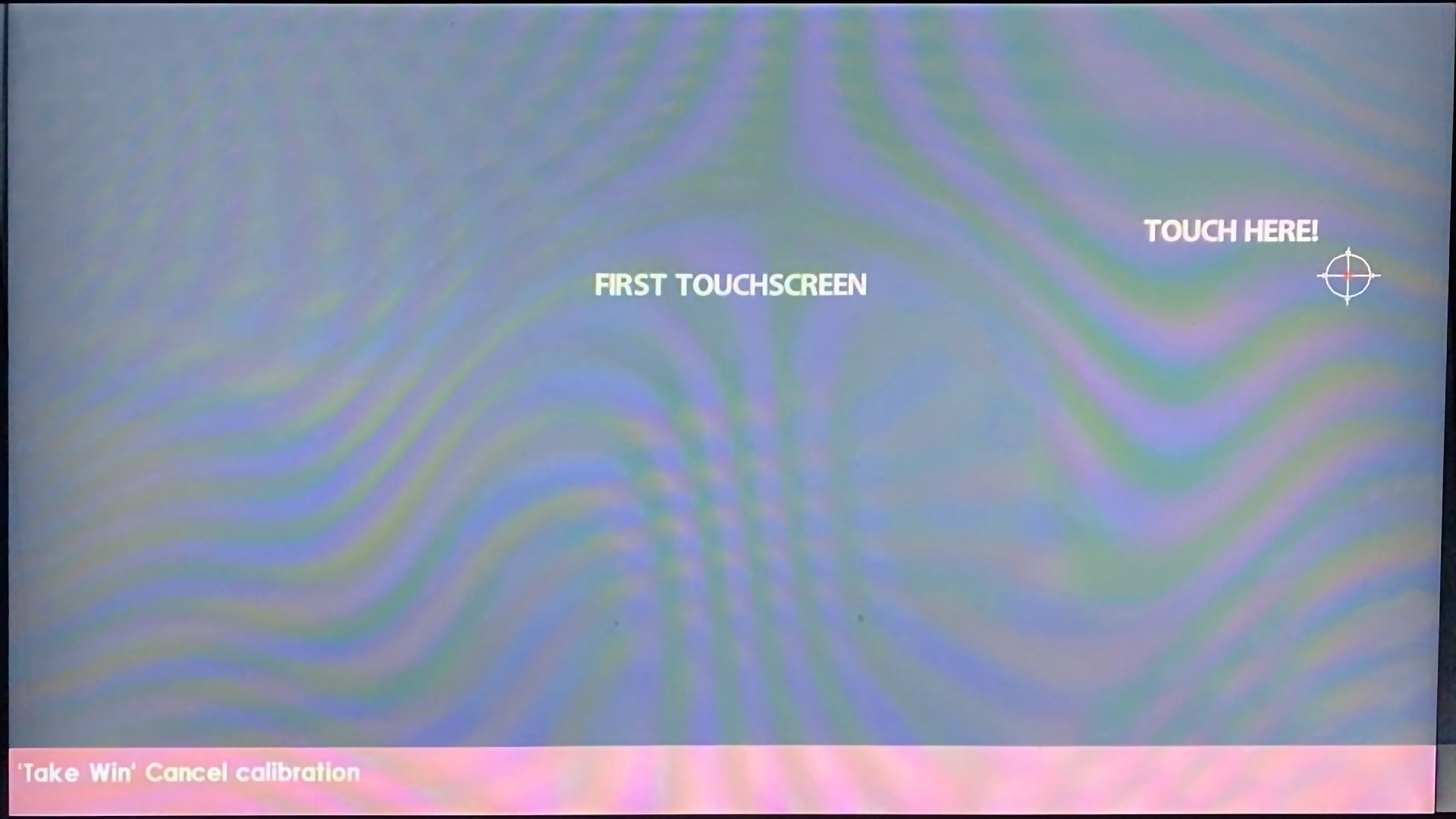

Рисунок 9. Калибровка сенсорного экрана — точка 2 (верхний правый угол)

Точка 3: Нижняя центральная часть дисплея. Коснитесь центра прицела.

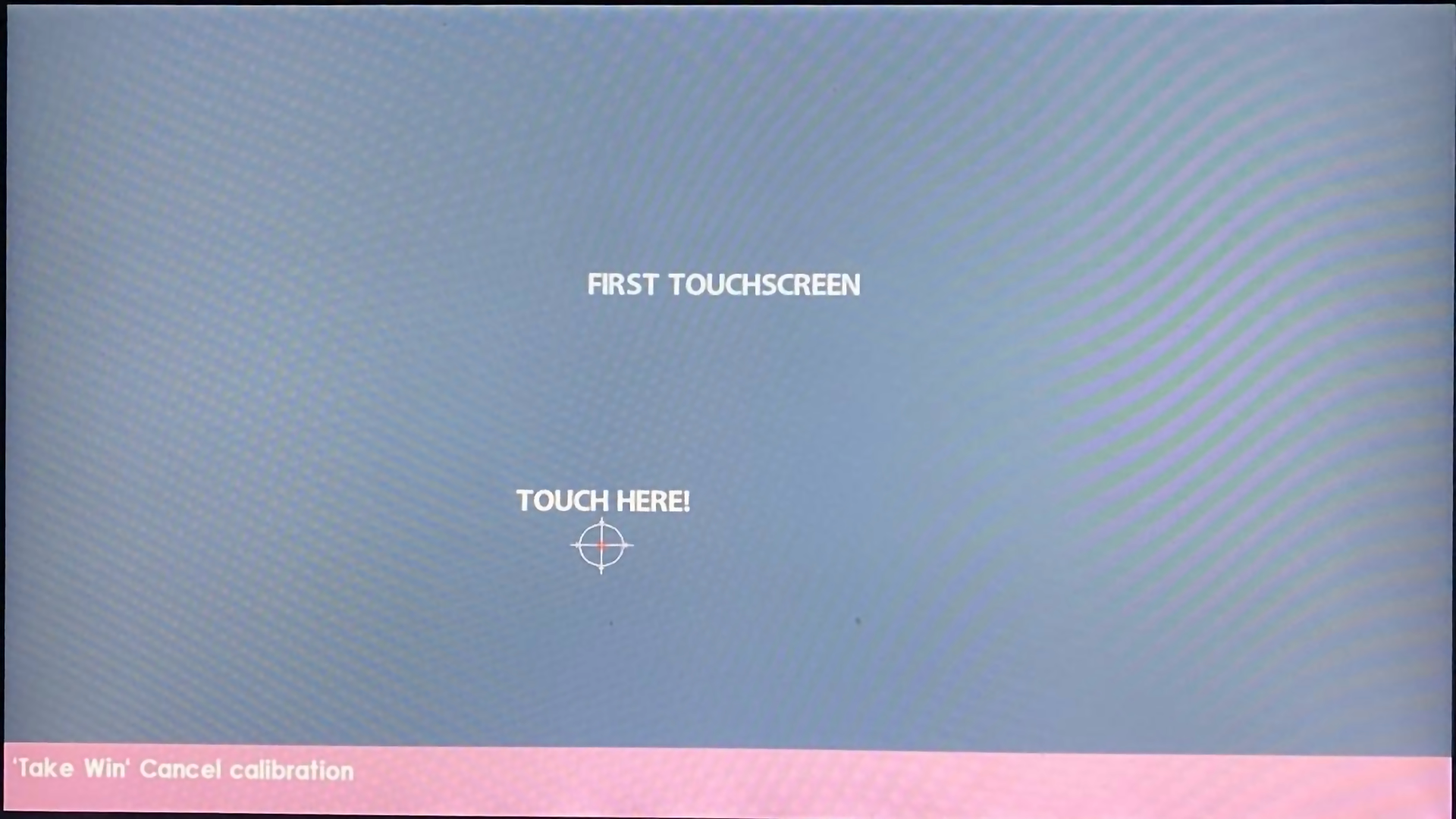

Рисунок 10. Калибровка сенсорного экрана — точка 3 (нижний центр)

После фиксации трех точек открывается экран «FIRST TOUCHSCREEN CALIBRATION TEST». Проведите пальцем по экрану и убедитесь, что отклик точен. Для сохранения результатов и выхода из режима калибровки нажмите физическую кнопку TAKE WIN на кнопочной панели аппарата.

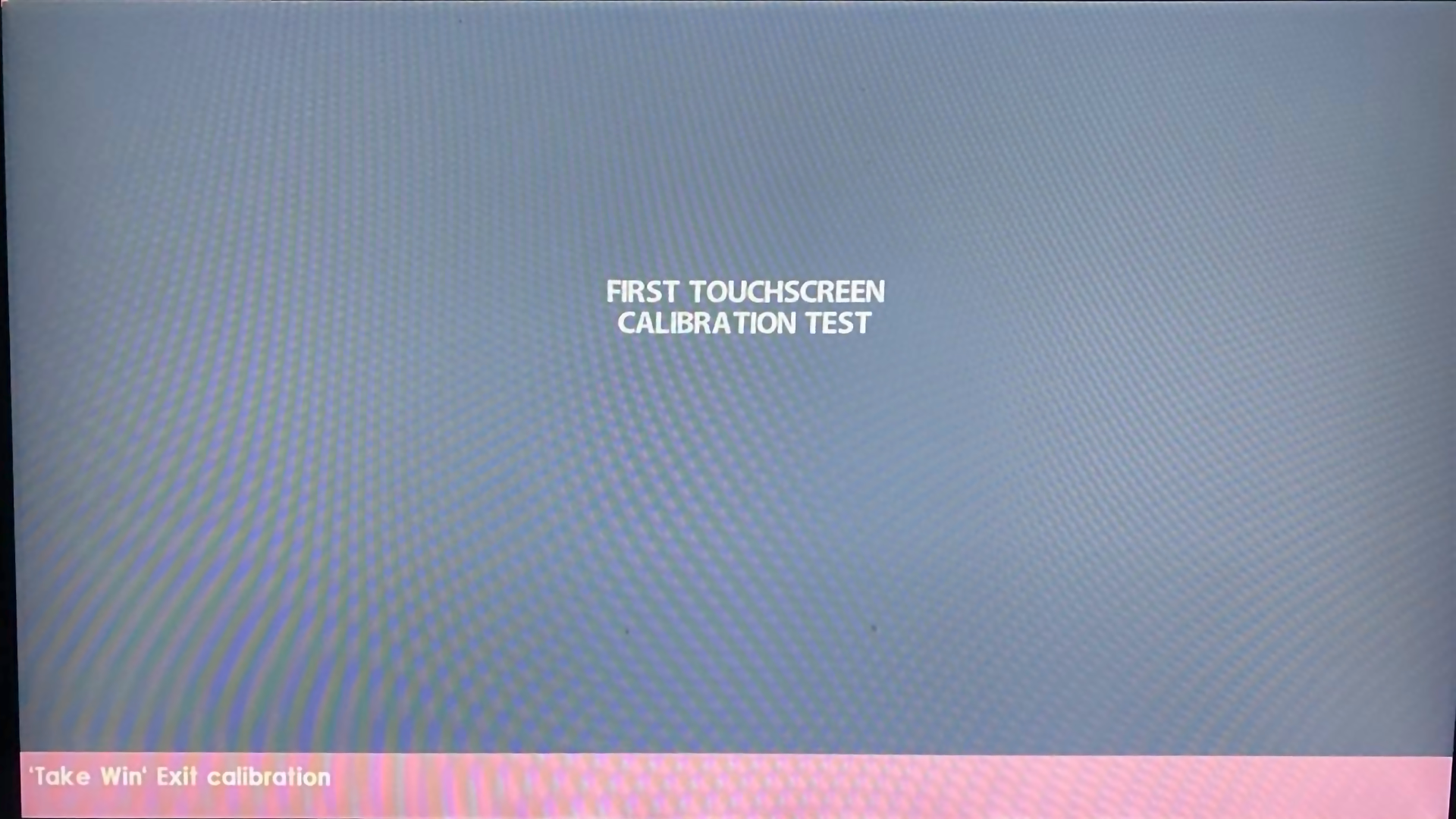

Рисунок 11. Экран тестирования калибровки (выход нажатием кнопки Take Win)

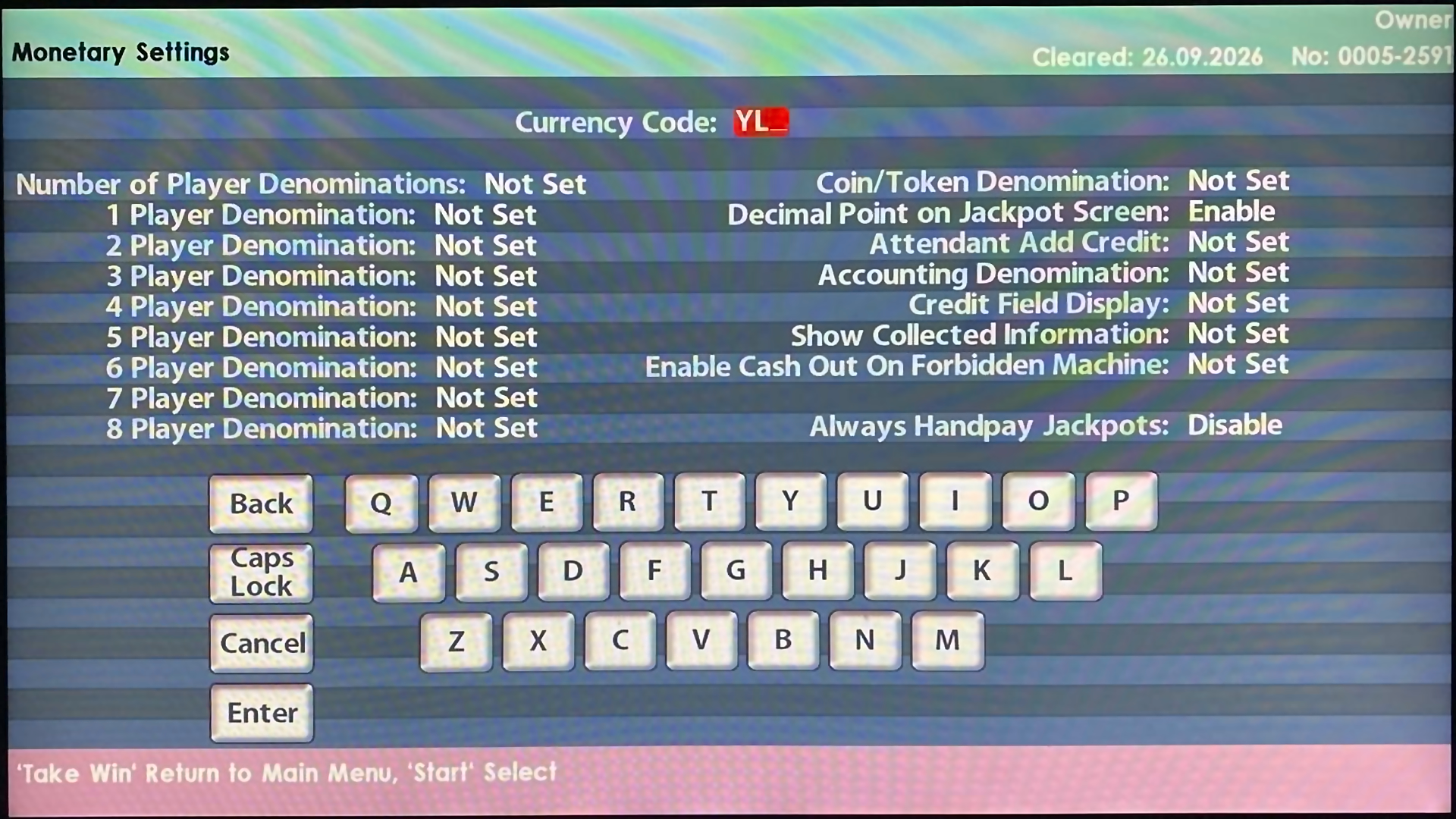

В главном меню перейдите в раздел General Setup → Monetary Settings. На экране появится виртуальная клавиатура для ввода буквенного обозначения валюты:

С помощью сенсорного экрана введите двухсимвольный код валюты (в данном примере: YL).

Нажмите экранную кнопку «Enter» для подтверждения введенного кода.

Рисунок 12. Экран ввода кода национальной/игровой валюты (Currency Code)

Задайте параметры деноминаций и правила обработки кредитов как вы считаете нужно. Пример:

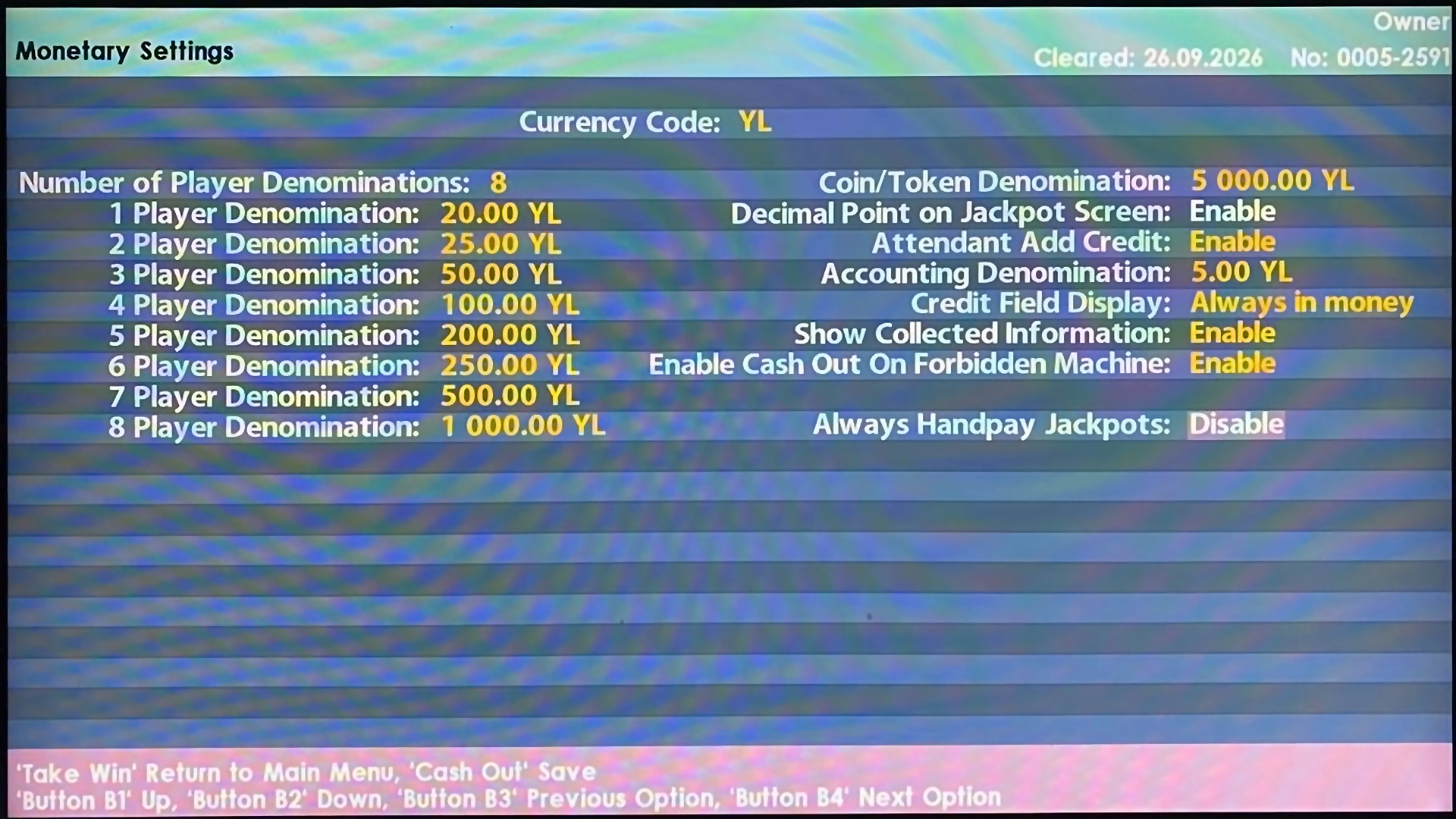

Рисунок 13. Сводная таблица параметров деноминаций и финансовых настроек

После проверки всех значений сохраните параметры аппаратно:

• Нажмите физическую кнопку аппарата CASH OUT для записи всех значений в энергонезависимую память (подсказка в нижней строке: 'Cash Out' Save).
• Нажмите физическую кнопку TAKE WIN для возврата в главное меню настроек.

Рисунок 14. Экран подтверждения и сохранения параметров по кнопке Cash Out

По мере конфигурирования аппарата пункты параметров, получившие корректные значения, автоматически исчезают из стартового перечня ошибок. На экране останутся только некритичные пункты, требующие перезагрузки (Common Setup, Game Play).

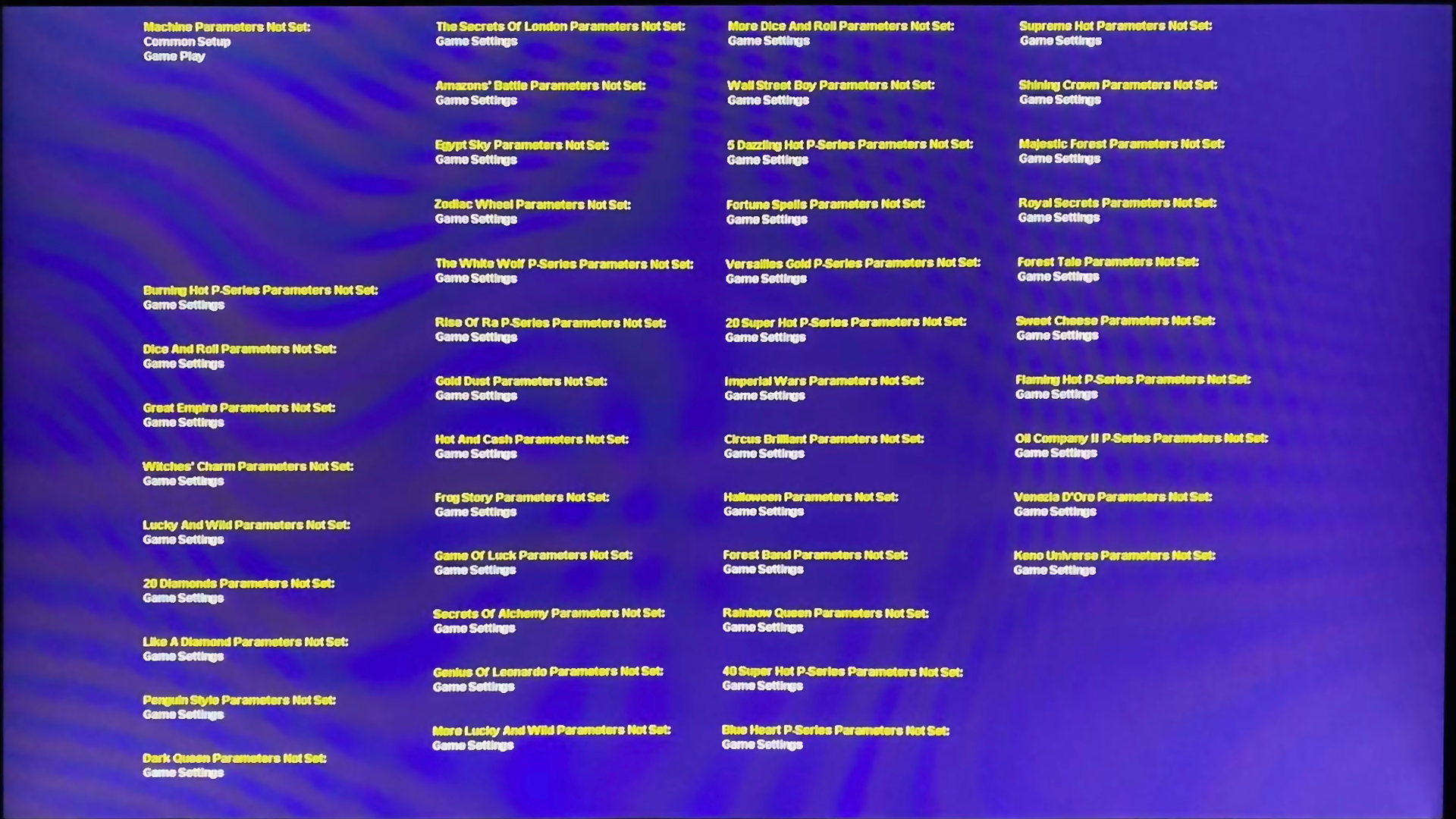

Рисунок 15. Промежуточный экран с сократившимся перечнем ненастроенных параметров

Когда все обязательные параметры внесены в память, аппарат выведет фиолетовый экран с системным сообщением: «Please, restart the gaming machine!». Это означает, что этап инициализации успешно завершен.

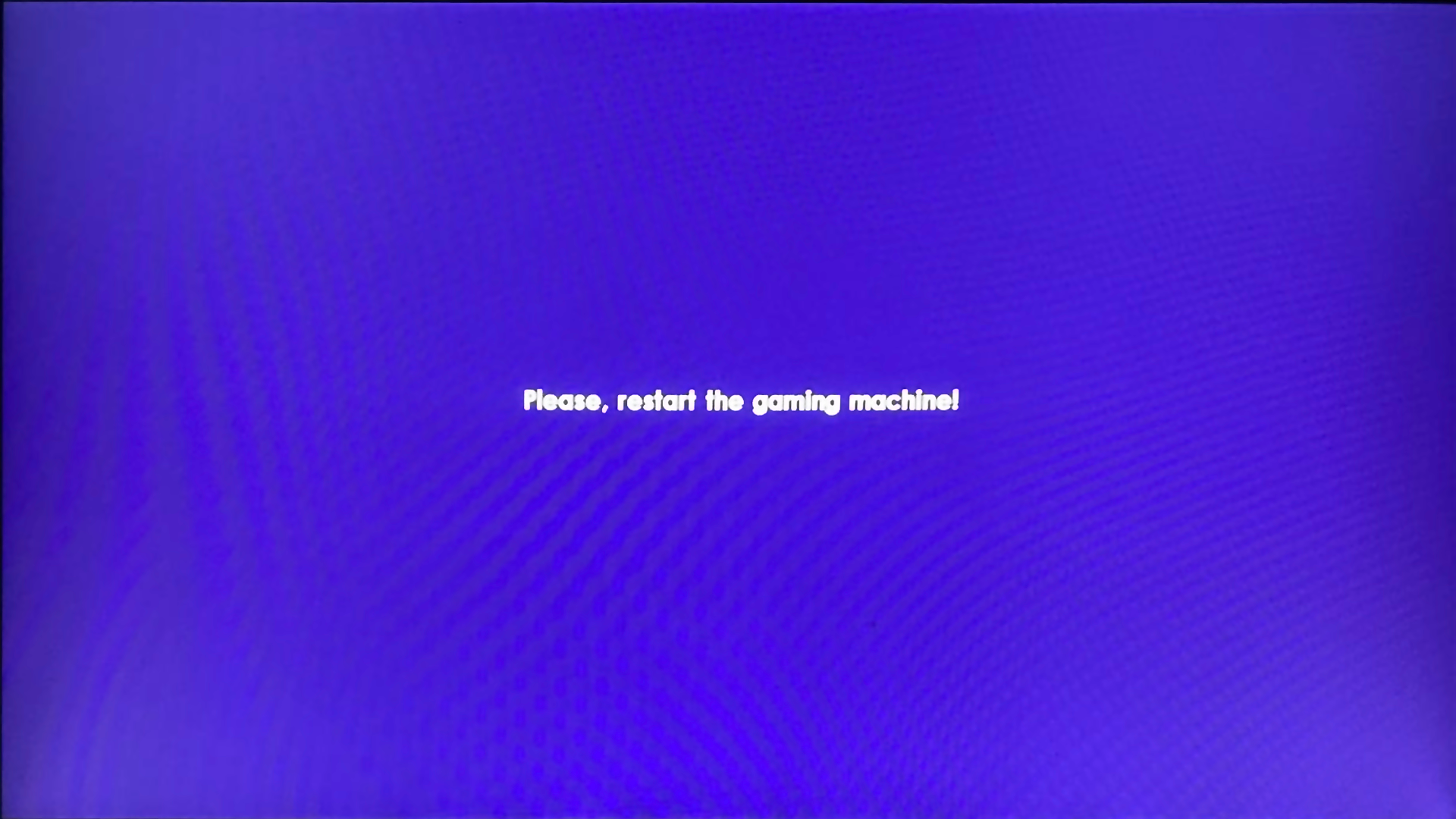

Рисунок 16. Системный экран требования перезагрузки (Please, restart the gaming machine!)

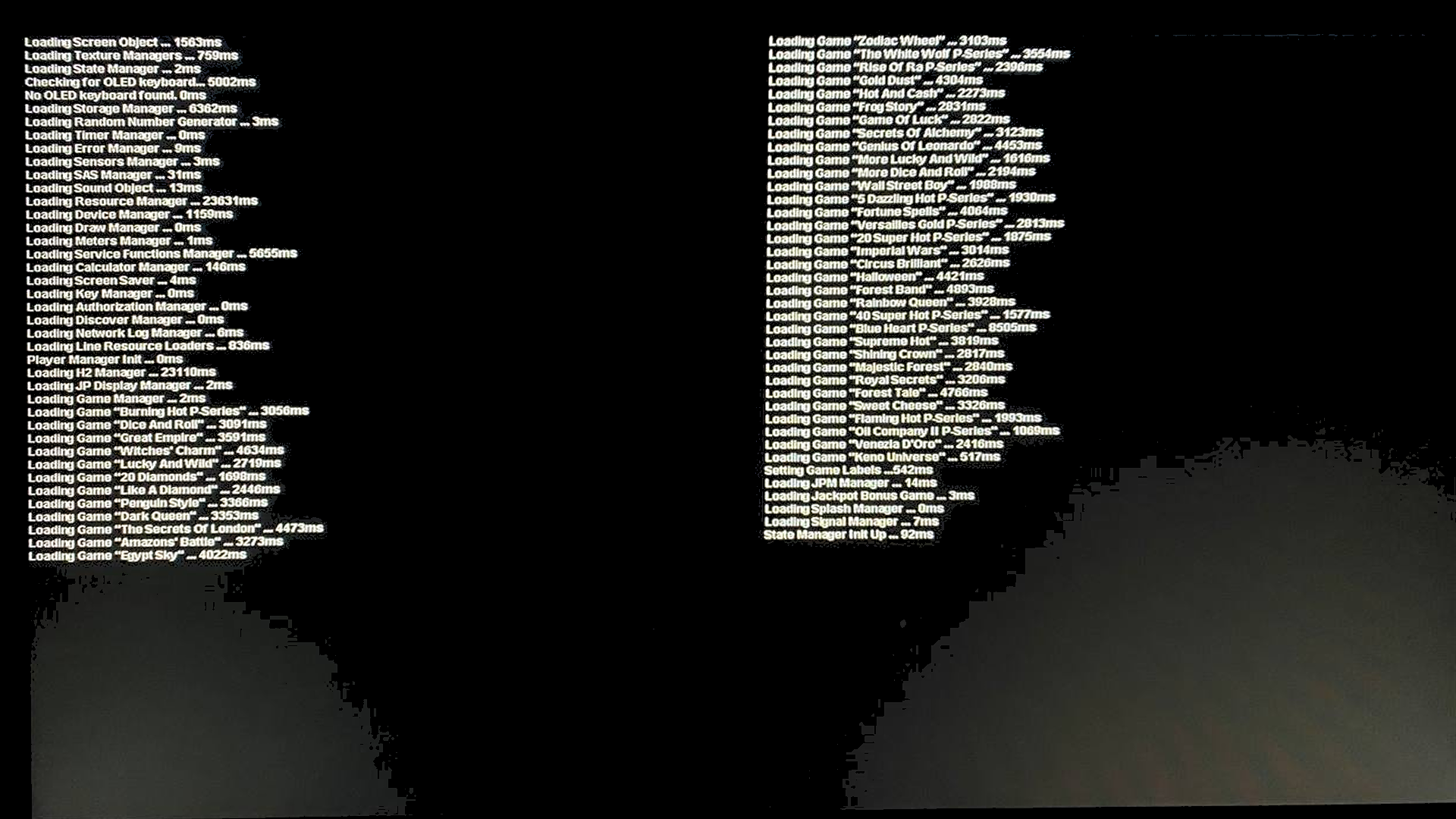

Аппарат начнет загрузку уже с рабочего игрового ядра. В нижней строке экрана отобразится финальный статус готовности ядра: «State Manager Init Up ... 92ms».

Рисунок 17. Экран загрузки рабочего образа до состояния State Manager Init Up

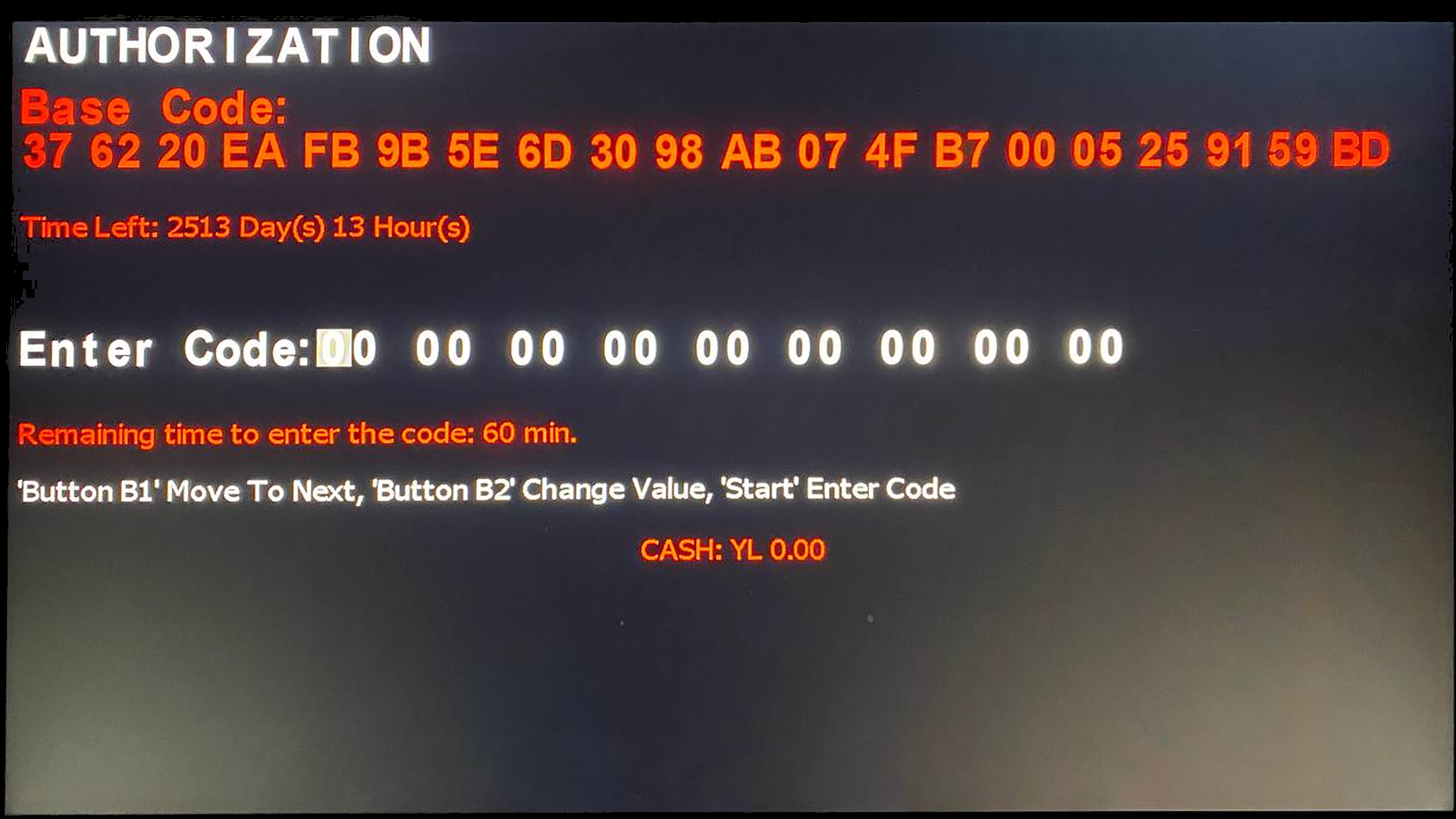

После загрузки на дисплее отобразится экран «AUTHORIZATION». В верхней строке красным шрифтом выводится уникальный 20-байтный идентификатор аппарата — Base Code. На экране также работает таймер обратного отсчета: на ввод кода отводится 60 минут.

Рисунок 18. Экран авторизации с отображением уникального Base Code аппарата

Для получения ответного кода авторизации выполните следующие действия в официальном Telegram-боте сервиса:

1. Откройте Telegram-бота и отправьте текстовым сообщением Base Code с экрана автомата. Внимательно сверяйте каждый байт: ошибка в одном символе приведет к генерации неверного ключа.
2. В интерактивном меню бота выберите точную модель и тип установленного на накопитель образа (egtXXX_80 или egtXXX_payout).
3. Произведите оплату лицензионного периода. Бот сгенерирует и пришлет ответный 8-байтный шестнадцатеричный Enter Code.

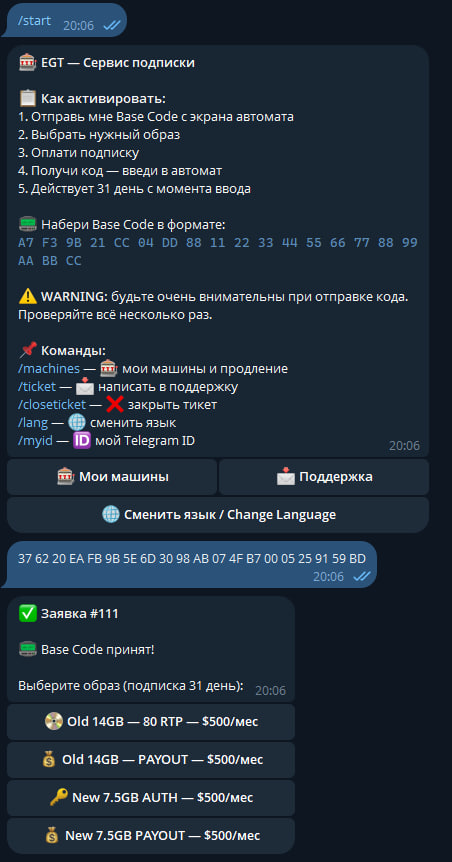

Рисунок 19. Отправка Base Code и выбор параметров в интерфейсе Telegram-бота

Введите полученный от бота 8-байтный код (в примере: 59 82 04 47 0E 48 72 DE 7C) с помощью кнопочной панели аппарата:

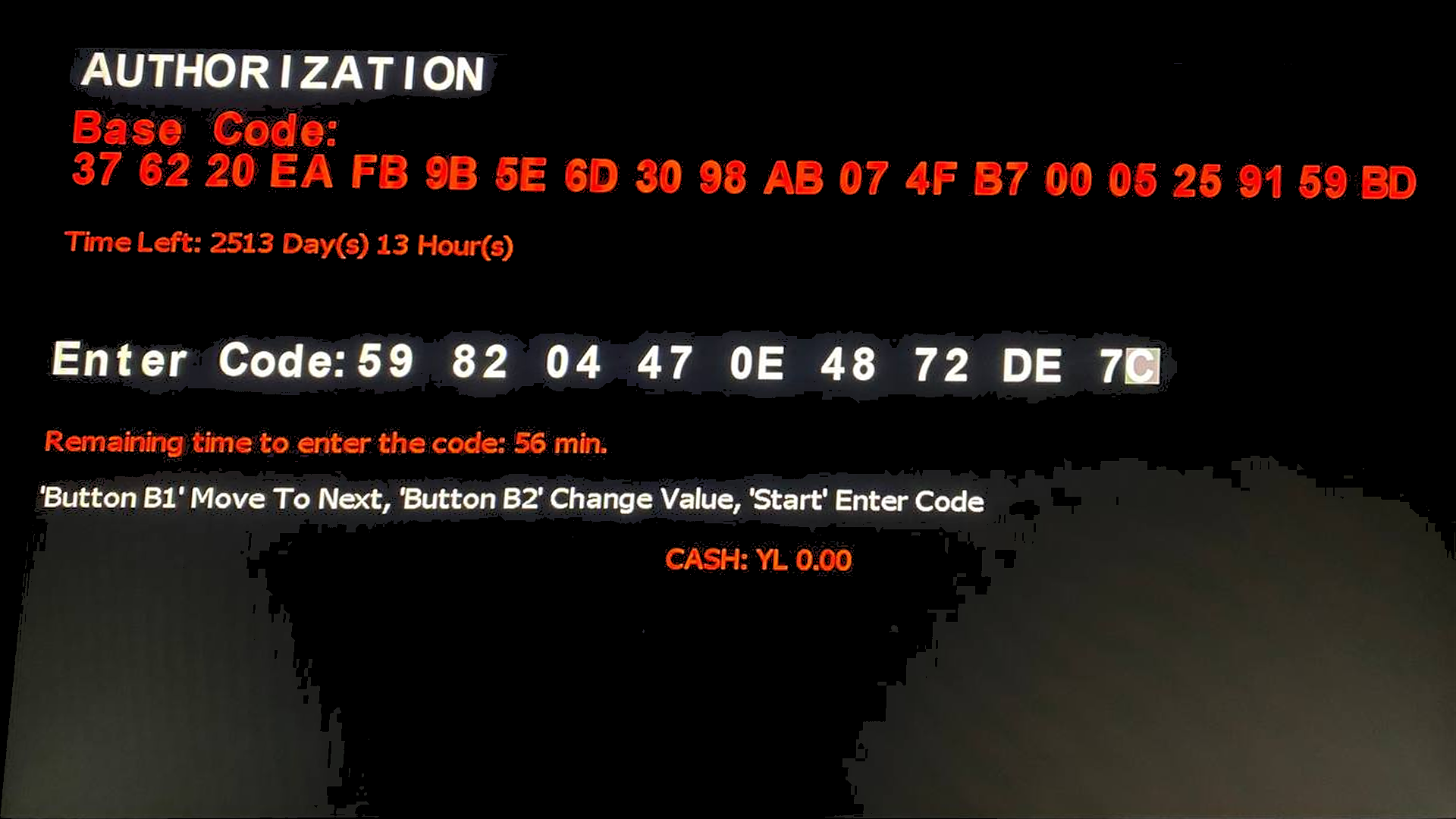

Рисунок 20. Экран авторизации с полностью введенным кодом активации

После нажатия кнопки START окно авторизации закроется. На экране появится главное мульти-игровое лобби EGT с полным набором игр . В нижнем поле баланса отображается CASH 0 YL. Аппарат полностью готов к коммерческой эксплуатации.

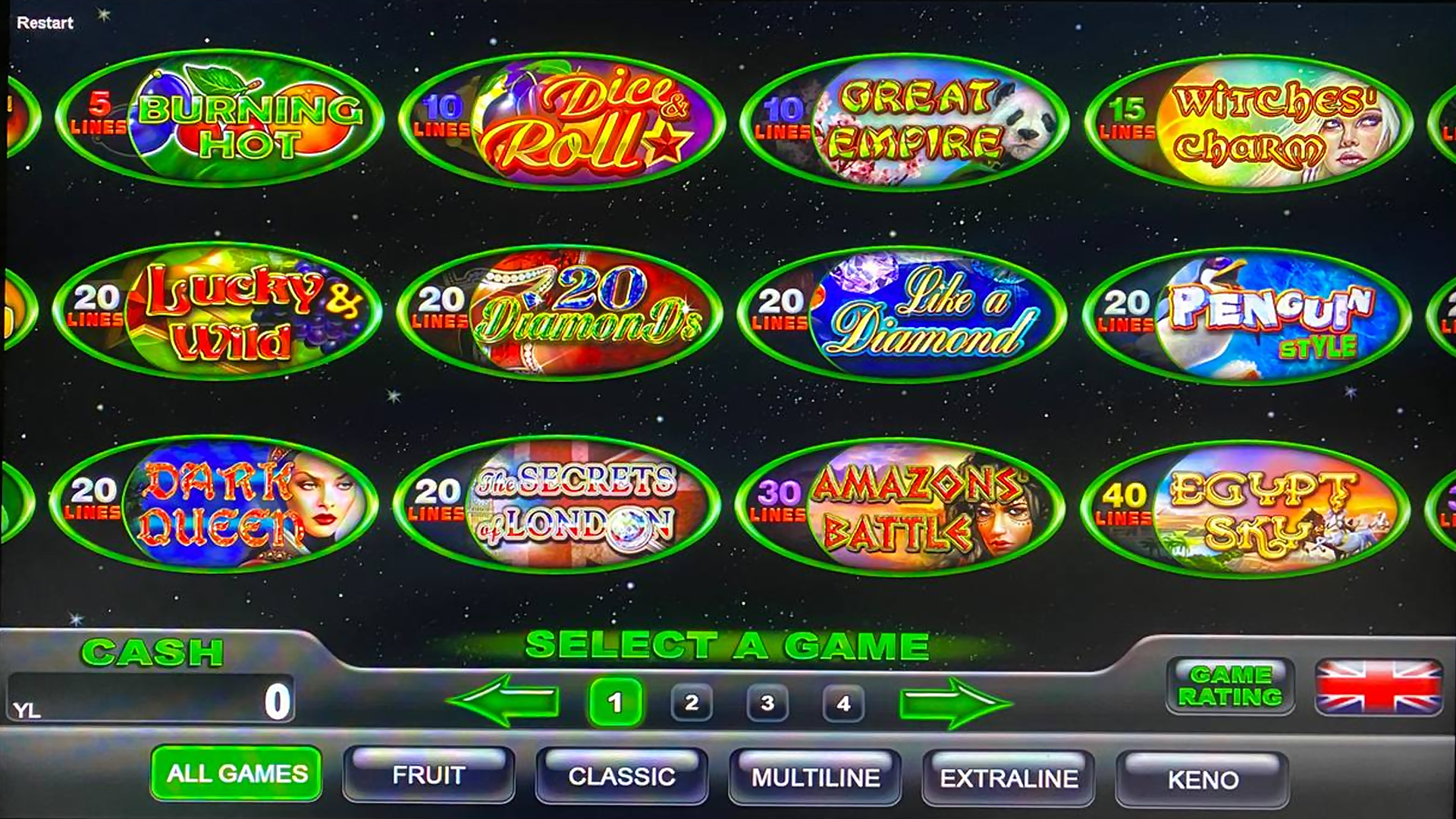

Рисунок 21. Рабочий экран игрового лобби автомата EGT в режиме коммерческой готовности
